Stavební materiál

• Asi 10 ks tabulek "tácpronu" o rozměrech cca 160x70mm. Zdrojem je balíčkované maso a podobné produkty. Tloušťka materiálu by měla být cca 5-7mm.

• Kartón o síle 0,6-0,8mm o rozměrech 600x400mm. Zdrojem materiálu jsou např. poznámkové podložky na stůl, velké nástěnné kalendáře a pod.

• Smrkový hranolek 8x8mm, dlouhý cca 600mm, rovný, nezkroucený a pokud možno bez suků.

• Smrková lišta 2x5mm, celkem 10ks. Prodávají se v metrové délce.

• Smrková lišta 2x7mm, celkem 2ks. Prodávají se v metrové délce.

• Jedno silnější brčko od McDonalds (průměr 7mm)

• Jedno slabší brčko od McDonalds (průměr 5mm)

• Jeden nebo dva motory SPEED 400, 7,2V.

• Jednu nebo dvě lodní hřídele s přírubou na motor SPEED 400.

• Jeden nebo dva lodní šrouby (když dva, tak pravý a levý) o průměru 30mm, tři listy (širší).

• Plastovou krabičku od šumivých tablet s vnitřním průměrem podle průměru lodního šroubu. Tedy cca 32-34mm.

• Tři odrušovací kondenzátory.

• Kousek destičky na výrobu plošných spojů (cuprextit) o rozměru 30x10mm.

• Kancelářské spínky různé velikosti (jen obyčejné).

• Trubičku o průměru 4mm a délce 30mm.

• Jednu kovovou podložku s vnitřním průměrem 4mm.

• Drát o průměru 3mm na hřídel kormidla.

• Kousek měděného nebo mosazného plechu cca 10x40mm o síle cca 0,5mm na výrobu kormidelní páky.

• Elektrikářskou svorkovnici (dva články).

• Odřezky balzy nebo překližky o rozměru cca 40x50mm na kormidlo.

• Dva špalíky styroporu nebo polystyrénu cca 150x50x40mm.

• Pět kousků špejle.

• Kousky fólie na zasklení oken.

• Kousky drátu o průměru cca 0,8 - 1,0mm.

• Několik (10ks) obyčejných krejčovských špendlíků.

• Jeden krejčovský špendlík se skleněnou hlavičkou.

• Dráty na elektroinstalaci, pokud budete dělat model i svítící.

• 1xčervená, 1xzelená, 6-10xbílá vysoce svítivá LED, pokud budete dělat model i svítící.

• truhlářskou kulatinu na šest kolíků o průměru 6mm a délce 30mm na úvazníky.

• truhlářskou kulatinu na jeden kolík o průměru 10mm a délce 70mm na úvazník.

• truhlářskou kulatinu na dva kolíky o průměru 6mm a délce 28mm na úvazník.

Lepidla

• dvě tuby lepidla Kanagom

• jednu tubu sekundového lepidla - gel

• rychleschnoucí dvousložkový epoxid (např. od Alteca 3-ton Quick)

• Purex Rapid

• tavné lepidlo (není nezbytně nutné)

Barvy

• kyt ve spreji

• červená ve spreji

• bílá ve spreji

• světle modrá ve spreji nebo jiná podle toho jaké barvy jej chcete mít

• černá v nádobce

• zelená v nádobce

• lak matný, vodou ředitelný

Nářadí

• ostrý modelářský zalamovací nůž

• ostré nůžky

• pravítko, nejlépe ocelové

• jemnou pilku

• smirkové papíry různé zrnitosti (papírové)

• pilník na dřevo a na kov

• jehlové pilníky

• vrtačku

• vrtáky o průměru 0.5mm, 6mm, 10mm

• kleště štípací a ploché

• šroubovák malý plochý

• nůžky na plech (na výrobu kormidelní páky)

• trafopájka, cín, pájecí kyselina

• štětce

• svorky, kolíčky na prádlo

Kostru trupu položíte na arch kartónu kýlem nahoru (kýl = hranol 8x8mm) a pečlivě obkreslíte obrys kostry na kartón. Obkreslete i vnitřní prostor mezi lištami 7x2mm, od žebra číslo dvě až k žebru číslo sedm. To bude otvor, kterým potom budete přistupovat do trupu. Palubu zatím obstřihněte jen nahrubo a dejte stranou.

Z kartónu vystřihněte pruh široký jako je dno trupu (mělo by to být 146mm). Vyzkoušejte jak ke dnu pasuje a nalepte jej směrem od zádi k přídi až po žebro číslo tři. K žebrům dno lepíme Purexem k lištám a kýlu Kanagomem. Pozor aby Kanagom nepřišel do styku se žebry, mohl by je trochu rozleptat. Na zádi z kartónu vytvarujte plynulou křivku. Po zaschnutí lepidla kartón pěkně zařízněte podle lišt aby nikde nepřesahoval a na zádi podle zaoblení rohů.

Teď dolepíte dno trupu k přídi. Nejdříve nepřilepenou část v ose trupu nastříhněte asi do poloviny vzdálenosti mezi žebry číslo dvě a tři. Zkuste kartón přitlačit ke kostře a zkontrolujte, zda se nikde nekrabatí. Případně zvětšete nastřižení. Pak přilepte jednu polovinu ke zbytku kostry. nechejte dobře zaschnout a zařízněte nebo zastřihněte přesahy. Pak nalepte druhou polovinu a po zaschnutí opět zastřihněte.

Z kartónu si vyřízněte dva pásy široké 90mm. Z nich uděláte obšívku boků trupu. Pás položte na podložku. Ve vzdálenosti 30mm od jednoho delšího okraji si narýsujte po celé délce pásu přímku. Pak vezměte trup a položte jej na pás bokem tak, aby s narýsovanou přímkou lícovala horní boční lišta (2x5mm). Obkreslete na pás profil dna trupu na zádi a potom trup naklánějte na příď a obkreslete postupně tvar přídě. Dbejte na to, aby horní boční lišta neustále byla na narýsované přímce. Tak získáte profil boční obšívky. Teď ji vystřihnete a nalepíte stejným postupem jako dno na bok trupu. Jen už nic nenastříhávejte. Případné přesahy po zaschnutí lepidla odřízněte nebo zastřihněte. Lepíme k sobě i dno a boční obšívku. Nejen na lišty a žebra, ale i na hranu kartónu. Stejně uděláte i druhý bok a záď. Nakonec si obkreslíte plochu na přídi, vystřihnete a nalepíte na příď. Tím je hrubá obšívka trupu hotová.

Z kartónu si uřízněte dva dlouhé pásy široké 30mm a Kamagomem je vlepíte na vnitřní stranu bočních obšívek těsně nad horní boční lišty po celém obvodu trupu. Tím vytvoříte zesílení bortu. Pomáhejte si kolíčky na prádlo a dbejte na to, aby lepený pás byl přilepený po celé ploše! Pokud někde lepidlo vytlačíte, tak jej setřete papírovým kapesníkem dříve než zcela zaschne.

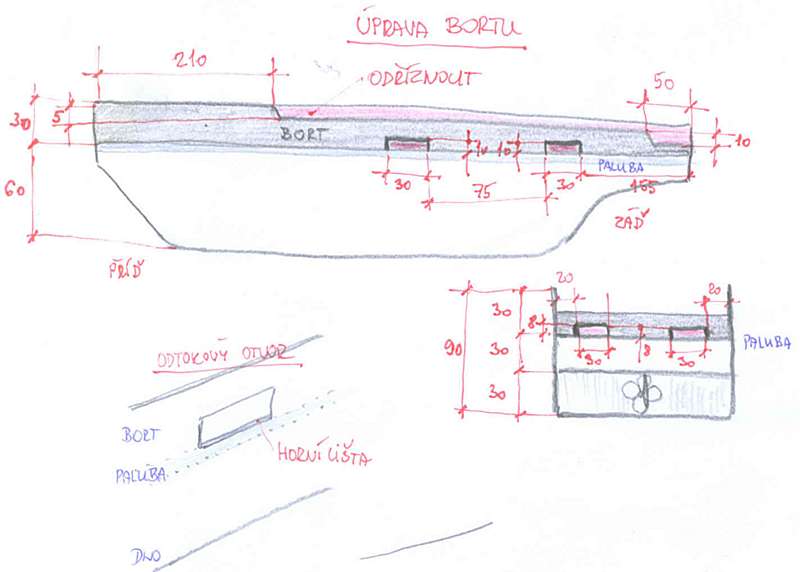

Nyní přistoupíte k úpravě bortu. Vyříznete do něj šest odtokových otvorů a upravíte jeho výšku. Podle rozměrů na obrázku vyřízněte obdélníkové odtokové otvory. Jejich výška je měřena od horní hrany horní lišty (na které bude přilepena paluba). Dva odtokové otvory jsou na zádi a dva na každém boku. Poté seřízněte výšku bortu podle obrázku. Pracujte s ostrým modelářským nožem, aby se karton netrhal. V místech, kde se mění výška horního okraje bortu uděláme sešikmení zhruba pod úhlem 60°. Potom vezměte jemný papírový brusný papír a všechny přesahy, zabruste. Kartón jde opravdu snadno brousit. Hrany v rámci možností udělejte rovné a zaoblené, křivky plynulé. Horní okraj bortu musí být rovný a hrany naopak ostré. Z vnitřní strany trupu můžete všechny hrany zesílit nanesením lepidla Kanagom. U žeber lepidla Purex. Dejte si s tím práci, vyplatí se to.

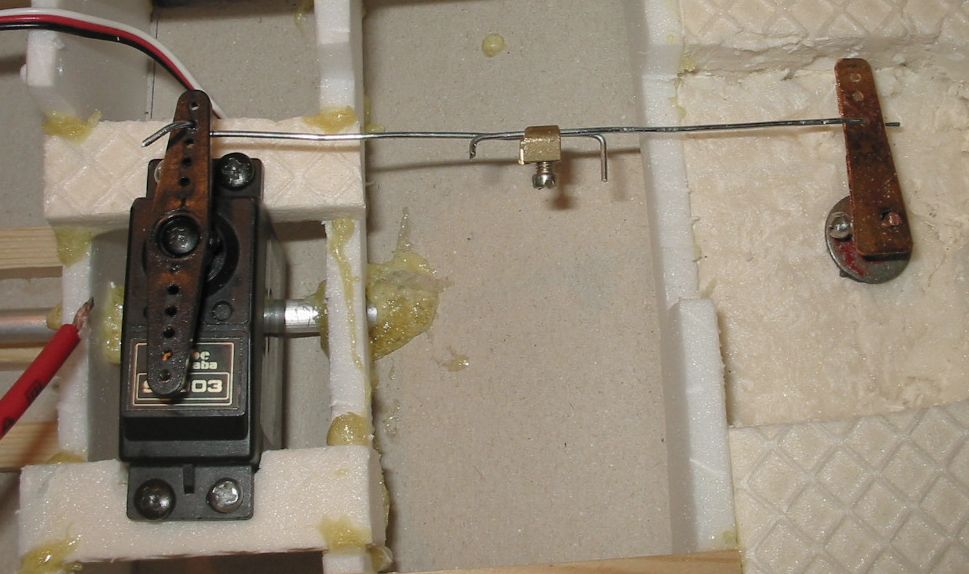

Vyrobte si kormidelní páku podle návodu. Snažte se, aby byla co nejnižší. Kdo si netroufá, může si kormidelní páku zakoupit v některé z modelářských prodejen. Najděte vhodnou trubičku (z vypsané náplně a pod.) a do ní těsně pasující rovný a tuhý drát. Trubička by měla být dlouhá minimálně 25mm, drát cca 60mm. Z drátu a trubičky uděláme hřídel kormidla. Ve vzdálenosti 30mm, od zrcadla zádě, přesně v podélné ose trupu vyvrtejte díru do které později vlepíte trubičku trupu. Přiložte kormidelní páku tak, aby otvor, kterým bude procházet hřídel kormidla se kryl s otvorem v trupu a naznačte si kam až páka sahá. Potom přidejte +5mm a vyřízněte prostor tak, aby se páka mohla bez drhnutí otáčet. Prostor musí být dostatečně hluboký, aby páka nedrhla ani o palubu, která přijde později nalepit. Nezapomeňte vyříznout i průchod pro drátové táhlo k páce serva.

Trubičku, kterou bude procházet hřídel kormidla zakraťte tak, aby po zasunutí do otvoru na zádi na spodní straně přesahovala cca o 1mm a horní o sílu podložky. Pomocí epoxidu vlepte trubičku do trupu a nahoře k ní přilepte podložku a v místě kde prochází dnem trupu, ji dokonale po obvodu zalepte epoxidem. Když si nasliníte prst, můžete epoxid pěkně uhladit. Pak si ale hned pečlivě umyjte ruce.

Ze tří kousků balzy si udělejte kormidlo. Rozměry jsou na obrázku. Mezi tři destičky vlepte hřídel kormidla, jejíž konec o délce cca 10mm zahnete do úhlu cca 45°. Lepte Kanagomem nebo epoxidem. Dbejte na na to, aby hřídel s kormidlem svírala pravý úhel! po zaschnutí lepidla celou peruť kormidla vybrousíte do profilu podle obrázku a povrch natřete epoxidem. Po jeho zaschnutí znovu přebrousíte a případně opravíme místa, kde jste se probrousili až na dřevo. Potom kormidlo zasuňte do trubičky až na doraz, nasaďte páku kormidla a lehce ji přitáhněte. Ve svislém směru by neměla být žádná vůle. Udělejte si na hřídeli kormidla značku, páku sejměte. Hřídel zhruba 1mm pod značkou zakrátíte.

Znovu celou sestavu kormidla zkompletujte a zkontrolujte, zda se hřídel v trubičce lehce otáčí a zda kormidelní páka má kolem sebe dostatečný prostor i při maximální výchylce, která činí +/- 45° od základní polohy. Také se nezapomeňte podívat i na dno trupu a zkontrolujte, zda peruť kormidla nikde nedrhne o dno trupu.
